派沃尔欧仪----H74单瓣对夹止回阀

产品介绍技术参数

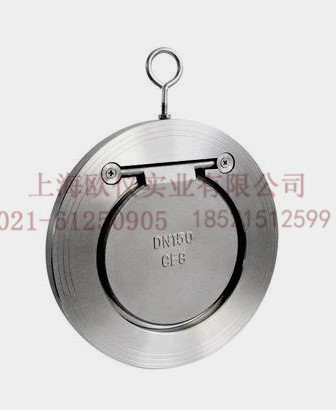

产品名称:派沃尔欧仪----H74单瓣对夹止回阀

H74H对夹旋启式止回阀采用对夹连接单瓣旋启式结构，是一种超薄型止回阀，整个外形呈现一个圆片状体，也叫对夹圆片止回阀它具有结构简单，外形美观、重量轻、安装方便等优点。对夹圆片止回阀在于低压给水系统、冶金、气体管路等工业部门对有安装空间限制的场所最为适用。

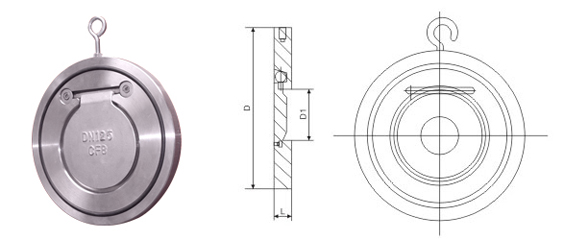

【H74H对夹旋启式止回阀结构图】

【H74H对夹旋启式止回阀结构】

	H74H-10			H74H-16			H74H-25
通径	L	D	重量(kg)	L	D	重量(kg)	L	D	重量(kg)
50	19	108	0.9	19	108	0.9	19	108	0.9
65	19	128	1.3	19	128	1.3	19	128	1.3
80	19	142	1.6	19	142	1.6	19	142	1.6
100	19	162	2.1	19	162	2.1	19	168	2.4
125	19	192	3.1	19	192	3.1	19	194	3.4
150	19	218	4.9	19	218	4.9	22	224	5.
200	29	273	11	29	273	11	29	284	12
250	29	328	15	29	329	15	38	341	21
300	38	378	25	38	384	28	51	401	38
350	44	438	37	44	444	40	51	458	53
400	51	489	55	51	496	60	51	515	68
450	60	539	68	60	556	78	76	565	103
500	64	594	103	64	618	128	83	622	150
600	70	696	155	70	732	180	83	732	205

【H74H对夹旋启式止回阀结构图】

【H74H对夹旋启式止回阀结构】

	H74H-10			H74H-16			H74H-25
通径	L	D	重量(kg)	L	D	重量(kg)	L	D	重量(kg)
50	19	108	0.9	19	108	0.9	19	108	0.9
65	19	128	1.3	19	128	1.3	19	128	1.3
80	19	142	1.6	19	142	1.6	19	142	1.6
100	19	162	2.1	19	162	2.1	19	168	2.4
125	19	192	3.1	19	192	3.1	19	194	3.4
150	19	218	4.9	19	218	4.9	22	224	5.
200	29	273	11	29	273	11	29	284	12
250	29	328	15	29	329	15	38	341	21
300	38	378	25	38	384	28	51	401	38
350	44	438	37	44	444	40	51	458	53
400	51	489	55	51	496	60	51	515	68
450	60	539	68	60	556	78	76	565	103
500	64	594	103	64	618	128	83	622	150
600	70	696	155	70	732	180	83	732	205
