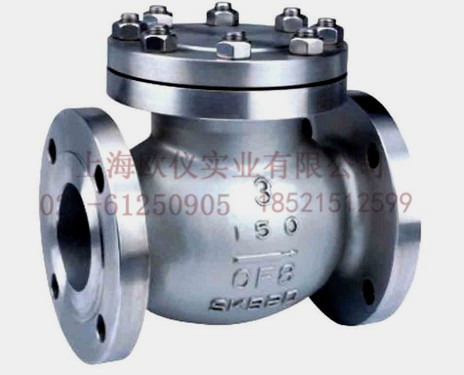

派沃尔欧仪----H44W旋启式止回阀

产品介绍技术参数

产品名称：派沃尔欧仪----H44W旋启式止回阀

旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。

旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。

试验压力	公称压力（ MPa ）
	1. 0	1.6		2.5	4.0		6.4
壳体试验	1. 5	2.4		3.75	6.0		9.6
密封试验	1. 1	1.76		2.75	4.4		7.1
阀体材料	WCB(C)		CF8(P),CF 8M (R)			WC6,WC9
工作温度	≤ 425	≤ 100		≤ 100	≤ 550		≤ 550
适用介质	水、蒸汽、油品	硝酸类		醋酸类	水、蒸汽		水、蒸汽

尺寸重量

称通径 DN	主要外形尺寸和连接尺寸
称通径 DN	L	D	D1	D2	b	Z-d	H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560

公称通径DN/mm	尺寸/mm(H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I)									重量/kg
公称通径DN/mm	L	D	D1	D2	D6	b	Z-∮d	D3	H	重量/kg
DN50	300	175	135	105	88	26	4-∮23	200	177	27
DN65	340	200	160	130	110	28	8-∮23	225	197	37
DN80	380	210	170	140	121	30	8-∮23	250	212	53
DN100	430	250	200	168	150	32	8-∮25	315	248	90
DN125	500	295	240	202	176	36	8-∮30	365	298	135
DN150	550	340	280	240	204	38	8-∮34	410	330	187
DN200	650	405	345	300	260	44	12-∮34	480	385	212
DN250	775	470	400	352	313	48	12-∮41	565	445	403

试验压力	公称压力（ MPa ）
	1. 0	1.6		2.5	4.0		6.4
壳体试验	1. 5	2.4		3.75	6.0		9.6
密封试验	1. 1	1.76		2.75	4.4		7.1
阀体材料	WCB(C)		CF8(P),CF 8M (R)			WC6,WC9
工作温度	≤ 425	≤ 100		≤ 100	≤ 550		≤ 550
适用介质	水、蒸汽、油品	硝酸类		醋酸类	水、蒸汽		水、蒸汽

尺寸重量

称通径 DN	主要外形尺寸和连接尺寸
称通径 DN	L	D	D1	D2	b	Z-d	H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560

公称通径DN/mm	尺寸/mm(H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I)									重量/kg
公称通径DN/mm	L	D	D1	D2	D6	b	Z-∮d	D3	H	重量/kg
DN50	300	175	135	105	88	26	4-∮23	200	177	27
DN65	340	200	160	130	110	28	8-∮23	225	197	37
DN80	380	210	170	140	121	30	8-∮23	250	212	53
DN100	430	250	200	168	150	32	8-∮25	315	248	90
DN125	500	295	240	202	176	36	8-∮30	365	298	135
DN150	550	340	280	240	204	38	8-∮34	410	330	187
DN200	650	405	345	300	260	44	12-∮34	480	385	212
DN250	775	470	400	352	313	48	12-∮41	565	445	403
