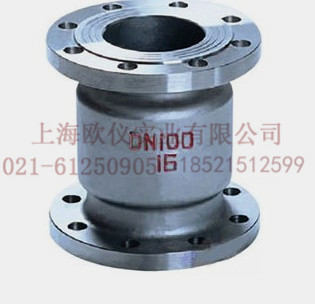

派沃尔欧仪----H42H立式止回阀

产品介绍技术参数

产品名称：派沃尔欧仪----H42H立式止回阀

H42W/H/Y立式止回阀严格按 API6D、GB/T12235 标准设计制造，本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。本产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

公称压力 PN(Lb)	强度试验	水密封试验	气密封试验
MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

公称压力 PN (MPa)	强度试验	水密封试验	气密封试验
1.5* PN (MPa)	1.1* PN (MPa)	0.5-0.7 (MPa)
1.6	2.4	1.8	0.6 MPa
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0

美标铸钢立式止回阀主要安装尺寸与重量

编辑

Class 150
DN(mm)	25	40	50	65	80	100	125	150	200	250	300	350	400
NPS(in)	1	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14	16
L(RF)	114	146	159	178	190	216	241	254	305	356	457	533	572
D	108	127	152	178	190	229	254	279	343	406	483	533	597
Wt(Kg)	7	13	20	35	39	55	80	90	182	258	422	515	630
Class 300
DN(mm)	25	40	50	65	80	100	125	150	200	250	300	350	400
NPS(in)	1	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14	16
L(RF)	121	152	165	184	200	232	264	279	330	390	495	572	610
D	124	156	165	190	210	254	279	318	381	445	521	584	648
Wt(Kg)	10	19	25	35	48	60	89	148	230	335	552	700	898

产品名称：PWEOY-H42H立式止回阀

公称压力 PN(Lb)	强度试验	水密封试验	气密封试验
MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

公称压力 PN (MPa)	强度试验	水密封试验	气密封试验
1.5* PN (MPa)	1.1* PN (MPa)	0.5-0.7 (MPa)
1.6	2.4	1.8	0.6 MPa
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0

美标铸钢立式止回阀主要安装尺寸与重量

编辑

Class 150
DN(mm)	25	40	50	65	80	100	125	150	200	250	300	350	400
NPS(in)	1	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14	16
L(RF)	114	146	159	178	190	216	241	254	305	356	457	533	572
D	108	127	152	178	190	229	254	279	343	406	483	533	597
Wt(Kg)	7	13	20	35	39	55	80	90	182	258	422	515	630
Class 300
DN(mm)	25	40	50	65	80	100	125	150	200	250	300	350	400
NPS(in)	1	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14	16
L(RF)	121	152	165	184	200	232	264	279	330	390	495	572	610
D	124	156	165	190	210	254	279	318	381	445	521	584	648
Wt(Kg)	10	19	25	35	48	60	89	148	230	335	552	700	898
