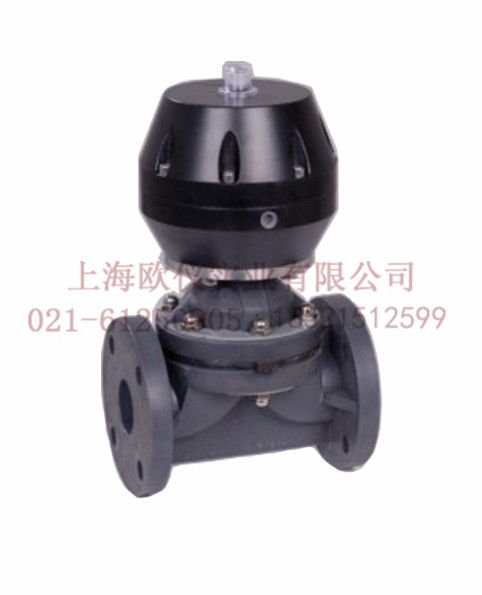

派沃尔欧仪----UPVC气动隔膜阀

产品介绍技术参数

产品名称：气动UPVC隔膜阀

产品特点：

精小型气动活塞隔膜调节阀由隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。

空气驱动	压缩空气 4-6bar
公称通经	15-200mm
公称压力	1.0Mpa
使用温度	-10℃～60℃
连接方式	法兰
阀体材质	铸铁、铸钢
膜片材质	PTFE、EPDM
适用介质	各种水处理
执行器	铝合金
安装方向	任意角度
可选附件	限位开关、定位器、电磁阀、减压阀

公称通径（DN）	H1 （高）	外形尺寸
公称通径（DN）	H1 （高）	D1（法兰外径）	D （法兰螺孔中径）	L （阀体长度）	n （法兰螺孔数量）	C （螺孔大小）	B （法兰厚度）
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35

空气驱动	压缩空气 4-6bar
公称通经	15-200mm
公称压力	1.0Mpa
使用温度	-10℃～60℃
连接方式	法兰
阀体材质	铸铁、铸钢
膜片材质	PTFE、EPDM
适用介质	各种水处理
执行器	铝合金
安装方向	任意角度
可选附件	限位开关、定位器、电磁阀、减压阀

公称通径（DN）	H1 （高）	外形尺寸
公称通径（DN）	H1 （高）	D1（法兰外径）	D （法兰螺孔中径）	L （阀体长度）	n （法兰螺孔数量）	C （螺孔大小）	B （法兰厚度）
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35
