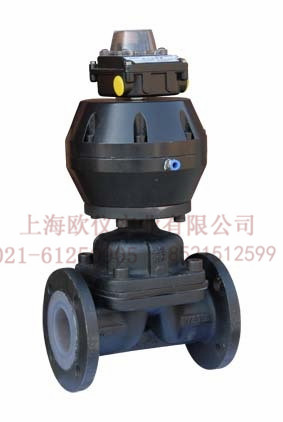

派沃尔 欧仪----气动衬氟隔膜阀

产品介绍技术参数

产品名称:气动衬氟隔膜阀

规范标准:
型号:G641J、G641F46
尺寸:DN20-DN200
压力等级:≤PN10
适用温度:≤120oC
连接方式:法兰
驱动方式:气动

材质:
阀体:铸铁、铸钢、不锈钢等.
密封:聚四氟乙烯、各种橡胶
结构特点:
以压缩空气为动力带动传动螺杆,使阀芯上下运动,同时拉动膜片上下运动使其关闭和打开.
结构紧凑、简单、体积小,外形美观.
主要技术参数

公称通径


标准值

参考值

DN(mm)

NPS
inch

L

D

D1

D2

f

b

Z- φ d

D0

H

WT(kg)

PN0.6MPa/1.0MPa

20

3/4

121

105

75

58

2

16

4- φ 13.5

70

92

3.0

25

1

131

115

85

68

2

16

4- φ 13.5

83

96

4.0

32

11/4

150

140

100

78

2

18

4- φ 17.5

114

131

6.5

40

11/2

163

150

110

88

3

18

4- φ 17.5

114

142

7.5

50

2

194

165

125

102

3

20

4- φ 17.5

140

167

10.5

65

21/2

220

185

145

122

3

20

4- φ 17.5

165

203

17.5

80

3

253

200

160

133

3

22

8- φ 17.5

230

216

25.0

100

4

309

220

160

158

3

24

8- φ 17.5

280

270

36.0

125

5

362

250

210

184

3

26

8- φ 17.5

280

319

47.0

150

6

412

265

240

212

3

26

8- φ 22

363

365

72.0

200

8

529

340

295

268

3

28

8- φ 22

483

462

142

规范标准:
型号:G641J、G641F46
尺寸:DN20-DN200
压力等级:≤PN10
适用温度:≤120oC
连接方式:法兰
驱动方式:气动
材质:
阀体:铸铁、铸钢、不锈钢等.
密封:聚四氟乙烯、各种橡胶
结构特点:
以压缩空气为动力带动传动螺杆,使阀芯上下运动,同时拉动膜片上下运动使其关闭和打开.
结构紧凑、简单、体积小,外形美观.
关闭力矩小,寿命长.
膜片压紧可自动调整,受压均匀,密封可靠.
膜片装入阀芯采用推入式,更换方便.
适用范围:
适用于酸、碱、腐蚀性介质等

 主要技术参数

公称通径


标准值

参考值

DN(mm)

NPS
inch

L

D

D1

D2

f

b

Z- φ d

D0

H

WT(kg)

PN0.6MPa/1.0MPa

20

3/4

121

105

75

58

2

16

4- φ 13.5

70

92

3.0

25

1

131

115

85

68

2

16

4- φ 13.5

83

96

4.0

32

11/4

150

140

100

78

2

18

4- φ 17.5

114

131

6.5

40

11/2

163

150

110

88

3

18

4- φ 17.5

114

142

7.5

50

2

194

165

125

102

3

20

4- φ 17.5

140

167

10.5

65

21/2

220

185

145

122

3

20

4- φ 17.5

165

203

17.5

80

3

253

200

160

133

3

22

8- φ 17.5

230

216

25.0

100

4

309

220

160

158

3

24

8- φ 17.5

280

270

36.0

125

5

362

250

210

184

3

26

8- φ 17.5

280

319

47.0

150

6

412

265

240

212

3

26

8- φ 22

363

365

72.0

200

8

529

340

295

268

3

28

8- φ 22

483

462

142
