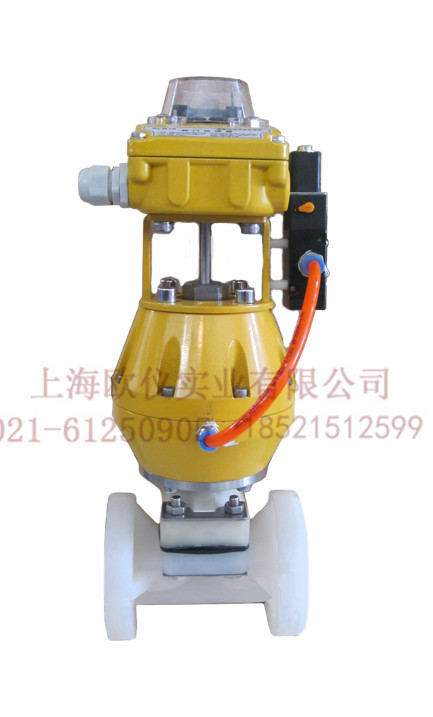

派沃尔欧仪----气动PVDF隔膜阀

产品介绍技术参数

一、特点及用途

该系列产品的特点是

1、无填料函，节流元件为弹性隔膜，可以做到关闭时无内外漏，适用于不允许污染及危险禁区场合。

2、流路平滑，流阻小，具有很大的流通能力，适用于高浓度及带有纤维介质悬浮液中。

3、铝合金压铸的外壳、活塞型的设计结构使其外表更精美、体积小、重量轻、输出力大。。

4、偏氟塑料PVDF的阀体和聚四氟乙烯的隔膜使其耐腐蚀性能更强、工作寿命更长，适用于酸碱、腐蚀性介质。

5、符合日本JIS标准，与进口产品可以完全互换。基于以上特点，该产品广泛应用于石油、化工、电站、医药、卫生、生物工程、轻工与食品等工业部门。

隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔，隔膜下压，关闭阀门通道，当控制腔压力排向大气或下游管道，隔膜上升，阀门通道被打开。阀门没有阀杆、密封垫、定向座等，通道中运动的唯一部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性。多种结构形式及控制形式，可适用于多种的流体控制需要。

空气驱动	压缩空气 5-8bar
公称通经	15-200mm
公称压力	1.0Mpa
使用温度	-40℃～120℃
连接方式	法兰
阀体材质	PVDF
膜片材质	PTFE、EPDM
适用介质	各种水处理
执行器	铝合金
安装方向	任意角度
可选附件	限位开关、定位器、电磁阀、减压阀

公称通径 (DN)	H1 (高)	外形尺寸
公称通径 (DN)	H1 (高)	D1( 法兰外径)	D (法兰螺孔中径)	L (阀体长度)	n （法兰螺孔数量）	C （螺孔大小）	B (法兰厚度)
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35
