IQT3 / IQT3 Pro 角行程智能电动执行机构
产品介绍技术参数
Rotork IQT3 / IQT3 Pro 角行程智能电动执行机构
一、产品实拍外观

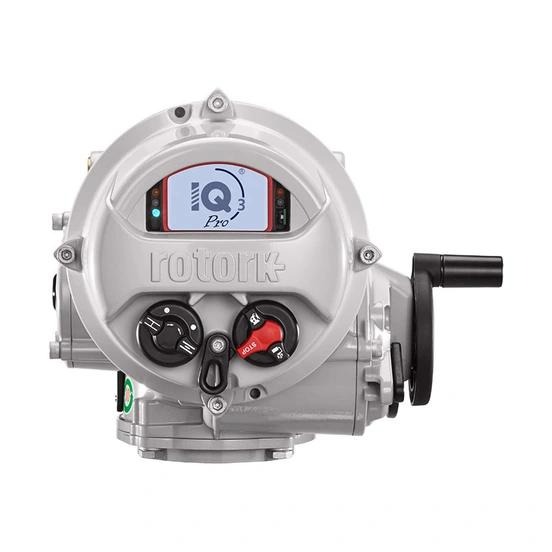

IQT3 Pro整机正面
IQT3操作面板
红外手持调试
二、基础定位
IQT3 是 IQ3 系列90° 角行程专用款（部分回转），直接驱动球阀、蝶阀、烟道风门，无需额外齿轮箱；电控模块与 IQ3 多回转完全通用，智能功能、防护、通讯标准统一，是化工、电厂脱硫、水处理最主流的高端角行程电动执行器。
细分型号
- IQT3（开关型）用于切断隔离阀门，每小时 60 次启停，扭矩 50~3000Nm；
- IQTM3（调节型）高频连续调节，最高 1800 次 / 小时，配套 4~20mA 模拟量，适配烟气挡板、流量调节阀；
- IQT3D（直流款）24VDC/48VDC 供电，应急 UPS、LNG 防爆场站；
- IQT3 Pro（新一代互联款）新增手机蓝牙 APP 调试、以太网总线、云端资产预测维护。
三、外观识别核心特征
- 一体式角行程壳体横向卧式铸铝壳体，底部标准 ISO5211 法兰直接输出 90° 转角，相比 IQ3 多回转体积更扁、更短，适配狭小阀门安装空间。
- 同款双层堆叠液晶显示屏上层段码大屏直观显示阀位百分比，下层点阵菜单用于参数设置、故障日志、扭矩曲线；宽视角背光，低温 - 50℃仍清晰可视。
- 就地操作旋钮黑色本地 / 远程切换旋钮、红色开 / 停 / 关操作旋钮，密封于双层防爆玻璃内，全程非侵入调试，无需开盖。
- 侧置手动操作手轮区别于 IQ3 顶部手轮，IQT3 手轮横向布置，侧面离合拨杆切换电动 / 手动模式，断电可人工开关阀门。
- 双密封防爆壳体IP68 防护（水下 7 米浸泡 72 小时），Ex d IIC T6 隔爆认证；电气仓与动力仓完全隔离，多通道电缆进线，动力、信号线缆分开布线。
- 蓝牙 + 红外双调试窗口支持红外手持设定器、手机 Rotork App 蓝牙连接，防爆工况无需开盖即可标定零点、量程、故障安全模式。
四、核心技术优势
- 无接触绝对编码器断电不丢失阀位数据，无需依赖备用电池维持位置记忆，长期运行无漂移。
- 内置数据记录仪自动存储扭矩曲线、启停次数、故障代码、运行温度，支持导出做预测性维护。
- SIL2/SIL3 安全认证可用于安全仪表联锁回路，可选内置超级电容失电自动复位（FO/FC/FL）。
- 全总线兼容Modbus、Profibus、HART、Pakscan、以太网 IP，无缝对接 DCS 系统。
- 宽温全域适配-50℃ ~ +70℃稳定工作，海上平台可选三重防腐 offshore 涂层。
五、IQT3 vs IQ3 核心区别对照表
| 对比项 | IQT3（角行程） | IQ3（多回转） |
|---|---|---|
| 输出行程 | 90° 四分之一回转 | 多圈旋转（闸阀 / 截止阀） |
| 手轮位置 | 机身侧面横向布置 | 壳体顶部垂直布置 |
| 安装对象 | 球阀、蝶阀、风门挡板 | 闸阀、截止阀、柱塞阀 |
| 外形结构 | 卧式短款，体积紧凑 | 立式长款，高度更高 |
| 扭矩范围 | 50~3000Nm | 14~6000Nm，可外接齿轮箱扩超大扭矩 |
六、适用场景
- 石化、天然气防爆球阀、切断蝶阀；
- 电厂脱硫脱硝烟道挡板、循环水调节阀；
- 市政水处理大口径蝶阀；
- 无压缩空气管网、替代 YT 气动成套调节回路；
- 需要远程阀位诊断、智能资产管理的高端工艺阀门。
七、同品牌经济型对比（IQT3 vs AQ/AQM）
- IQT3：高端智能款，液晶显示、蓝牙 / 红外非侵入调试、数据记录、SIL 认证，关键工艺阀门；
- AQ/AQM：经济型简化款，无液晶大屏、无数据日志，成本更低，次要普通切断阀。
