AQ / AQM 中小型经济型角行程系列
产品介绍技术参数
AQ / AQM 中小型经济型角行程系列
基础参数
扭矩 135~1080Nm，一体式 90° 角行程，IP68 防护；AQ 为开关型，AQM 为调节型；单 / 三相 / 直流电压全覆盖。
适用场景
中小口径水处理蝶阀、暖通通风挡板、普通化工次要切断阀，预算友好型通用工况。

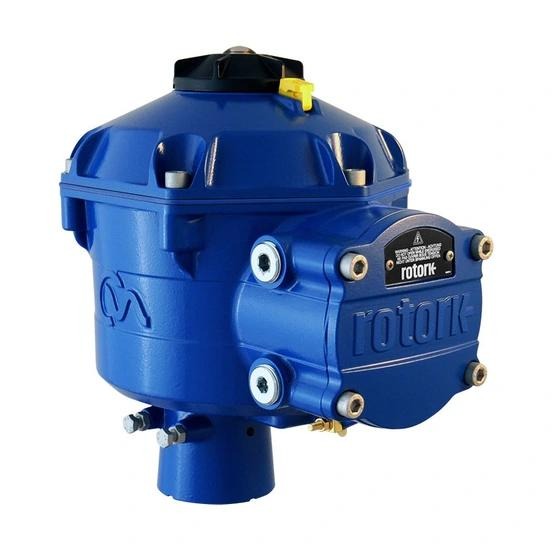

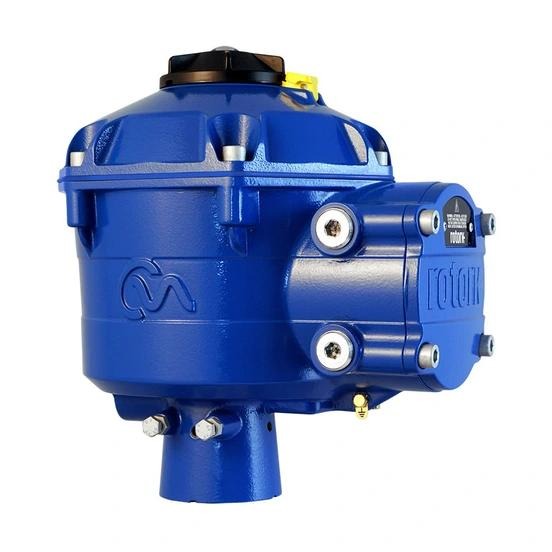

外观结构识别要点
- 整体造型一体式紧凑铸铝壳体，蓝色标准涂装，无外置大操作手轮，侧面集成就地操作按钮（本地 / 停止 / 远程切换、开 / 关按键），顶部手动应急操作旋钮。
- 双密封电控舱侧边独立电气接线仓，Rotork 独有双层密封结构，开盖接线仍保持 IP68 防水，分两路电缆入口，动力、信号电缆分开布线。
- 底部 ISO5211 标准法兰直接对接球阀、蝶阀 90° 角行程阀门，无需额外齿轮箱，输出扭矩 135~1080Nm 全覆盖中小口径工况。
- 型号区分外观
- AQ（开关型）：内置限位微动开关，仅输出全开 / 全关触点信号；
- AQM（调节型）：内置 4~20mA 模拟量反馈板，壳体侧面增设信号标识，支持连续比例调节。
核心产品特点
- 防护等级 IP68，防水防尘可水下短时浸泡，防爆款满足 Ex d 隔爆认证；
- 自锁蜗轮蜗杆结构，断电后阀门保持当前位置，无需额外制动弹簧；
- 供电可选单相 220V、三相 380V、24VDC 直流，适配应急 UPS 工况；
- 可选电池失安全部组件，断电自动驱动阀门至 FO/FC 故障安全位置；
- 支持 Pakscan 总线、Modbus 通讯，兼容 DCS 远程集中控制。
适用场景
市政水处理蝶阀、暖通通风风门、中小型化工切断球阀、无复杂调节需求的普通防爆工段，是替代 IQT 系列的经济型选型。
与 IQT3 系列外观核心区别
- AQ/AQM：体积更小、无大直径手轮、力矩上限 1080Nm，性价比高；
IQT3：带大型操作手轮、智能液晶显示、非侵入红外调试，扭矩规格更大，适配高端工艺关键阀门。
