YT-850 / YT-870 / YT-875 角行程阀门限位开关盒
产品介绍技术参数
YT-850 / YT-870 / YT-875 角行程阀门限位开关盒
一、产品定位
限位开关盒（阀位回讯器）配套蝶阀、球阀、旋塞阀等 ISO5211 标准角行程气动执行器，采集阀门全开 / 全关机械位置，输出开关量信号至 PLC/DCS，实现阀门就地可视指示 + 远程位置反馈，常与 YT-930/940 I/P 转换器成套配套使用。
二、YT-850 标准款限位开关盒
核心设计特点
- 360° 全景可视位置指示器顶部红黑双色半球视窗，任意角度均可直观分辨阀门开 / 关状态，无需近距离正对观察。
- 多路信号输出端子内置 8 路接线端子，可同时接入多组开关信号，满足联锁、报警、就地指示灯多回路需求。
- 通用安装底座完全兼容 ISO5211 标准所有角行程执行机构，球阀、蝶阀、风门执行器通用。
- 凸轮可调结构内部凸轮角度可自由微调，适配不同阀门行程，精准触发全开、全关信号点。
- 双独立电缆接口电源电缆、信号电缆分两路独立进线，布线分区清晰，防爆工况满足隔离布线规范。
壳体与开关配置
工程塑料防爆壳体，标配 2 组机械微动开关（SPDT 单刀双掷），满足常规开关量反馈场景。
三、YT-870（塑料隔爆）/ YT-875（铝合金金属隔爆）防爆款
共有设计特点
- 同样搭载 360° 全景视窗、8 端子多路输出、ISO5211 通用底座、可调凸轮、双电缆接口；
- 壳体防爆等级升级，适配化工、石化 1/2 区易燃易爆工况。
细分型号开关类型对照表
| 型号后缀 | 开关类型 | 触点规格 | 适用场景 |
|---|---|---|---|
| YT-870M / YT-875M | 机械微动开关 | 2×SPDT 单刀双掷 | 普通开关反馈，无源触点 |
| YT-870P / YT-875P | 感应式接近传感器 | NPN/PNP 无触点 | 高频频繁开关、无磨损长寿命工况 |
| YT-870D / YT-875D | 重型机械开关 | 2×DPDT 双刀双掷 | 双回路独立联锁、安全仪表回路 |

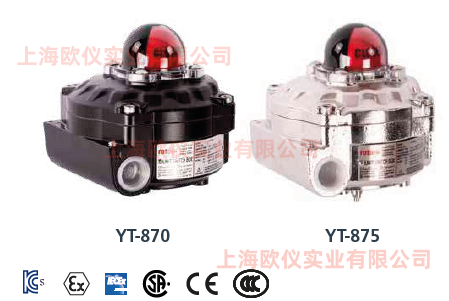

YT-870 与 YT-875 核心区分
- YT-870：黑色工程塑料隔爆壳体，重量轻，适用于常规室内防爆工段；
- YT-875：压铸铝合金金属壳体，耐酸碱、抗腐蚀、耐高温，适配户外露天、海上平台、高腐蚀危化管线。
