SPTM-5V / SPTM-6V / SPTM-65V 智能阀位变送器
产品介绍技术参数
SPTM-5V / SPTM-6V / SPTM-65V 智能阀位变送器
一、产品定位
阀位变送器是配套 YT-930/940 I/P 转换器、气动调节阀的阀位反馈仪表，实时采集阀门实际开度，转换成标准 4~20mA 双线制信号回传给 DCS/PLC，实现阀门开度闭环监控，解决 “给定信号与实际阀位不一致” 无法监测的问题。整套自控闭环链路：DCS 4~20mA 输出 → YT-930/940 IP 转换器 → 气动执行器 → SPTM 阀位变送器 → DCS 4~20mA 反馈输入

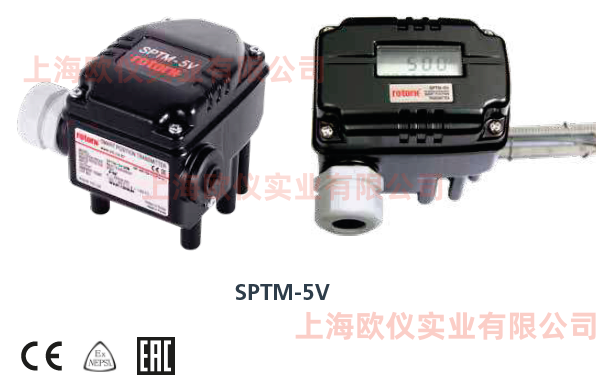

二、SPTM-5V 基础款（左侧）设计特点
- 双线制回路供电仅 2 根信号线同时供电 + 传输 4~20mA 阀位信号，布线简单，无需额外电源线，适配防爆本安回路。
- 高精度稳定输出线性精度优异，重复误差小，长期运行无漂移，精准反馈 0~100% 阀门行程。
- 正反作用一键切换（RA/DA）
- DA（Direct Acting 正作用）：阀门全开对应 20mA，全关对应 4mA
- RA（Reverse Acting 反作用）：阀门全开对应 4mA，全关对应 20mA现场无需改线，内部按键切换，适配不同工艺逻辑。
- 就地按键智能标定支持两点标定（0%、100% 行程）、五点标定（0/25/50/75/100%），无需手持通讯器，手动按键即可校准零点、量程；可选本地液晶显示屏，直观查看实时阀位百分比。
- 壳体规格紧凑型塑料壳体，标准通用安装接口，适配绝大多数直行程 / 角行程小型执行器。

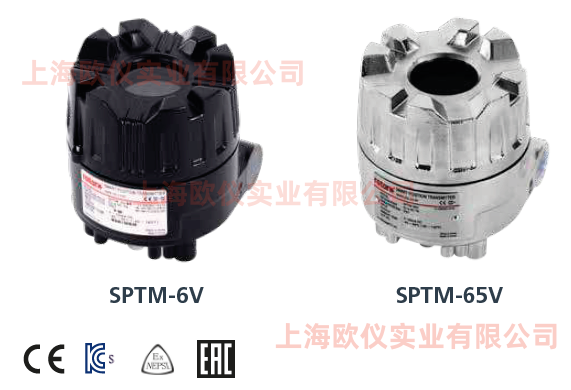

三、SPTM-6V / SPTM-65V 防爆型（右侧）设计特点
基础功能与 SPTM-5V 完全一致，升级防爆结构，核心差异点：
- 防爆隔爆壳体
- SPTM-6V：黑色工程塑料隔爆壳体，Ex d IIC T6 防爆等级，适配 1/2 区防爆车间；
- SPTM-65V：铝合金全金属隔爆壳体，防腐耐高低温，适配化工、海上、高腐蚀高危工况。
- 回路双线供电通用同样两线 4~20mA 输出，兼容 YT-930 本安型、YT-940 隔爆型 IP 转换器整套防爆回路。
- 正反作用灵活配置支持直接 / 反向输出切换，两点 / 五点行程校准，标定逻辑与 5V 通用，维护操作统一。
- 防护升级IP66 高防护，防尘防水，户外露天装置可直接使用。
四、三款型号核心对比表
| 型号 | 壳体材质 | 防爆等级 | 适用场景 | 附加配置 |
|---|---|---|---|---|
| SPTM-5V | 工程塑料普通壳体 | 非防爆 | 普通厂房、无爆炸风险水处理、暖通调节阀 | 可选液晶显示，小型通用款 |
| SPTM-6V | 黑色隔爆塑料壳体 | Ex d IIC T6 | 石化、化工 1/2 区防爆工况，常规腐蚀环境 | 隔爆外壳，标准防爆款 |
| SPTM-65V | 铝合金金属隔爆壳体 | Ex d IIC T6 | 高腐蚀、户外露天、LNG、海上平台重型阀门 | 全金属防腐，重型防爆款 |
五、关键技术通用参数
- 输出信号：4~20mA DC 双线制回路供电
- 行程适配：0~100% 全行程，支持直行程、角行程执行器
- 标定方式：机身按键两点 / 五点智能自校准
- 作用模式：可切换 DA 正作用 / RA 反作用
- 精度：±0.2% FS，重复性 ±0.15% FS
- 电气接口：G1/2 电缆密封接头
- 工作温度：-30℃ ~ +70℃
六、配套成套使用逻辑
- 控制侧：DCS 下发 4~20mA 调节信号至 YT-930/940 IP 转换器，输出气压驱动阀门动作；
- 反馈侧：SPTM 阀位变送器采集阀门真实机械行程，输出 4~20mA 反馈信号回送 DCS；
- 系统功能：DCS 对比 “给定信号” 与 “阀位反馈信号”，实时报警偏差过大、阀门卡涩、执行器故障。
七、典型应用场景
- 防爆化工、石化管线调节阀，配套 YT-940 隔爆 IP 转换器成套监控；
- 电厂锅炉、烟气挡板、水处理无防爆要求调节阀；
- 海上平台、高腐蚀工况选用 SPTM-65V 金属防爆款；
需要阀位远程实时监控、故障报警的闭环调节回路。
