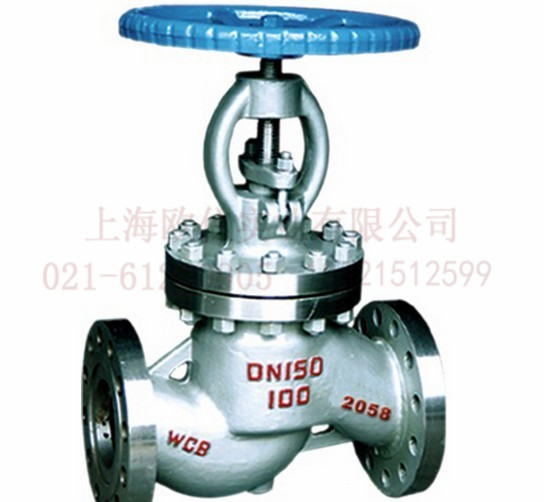

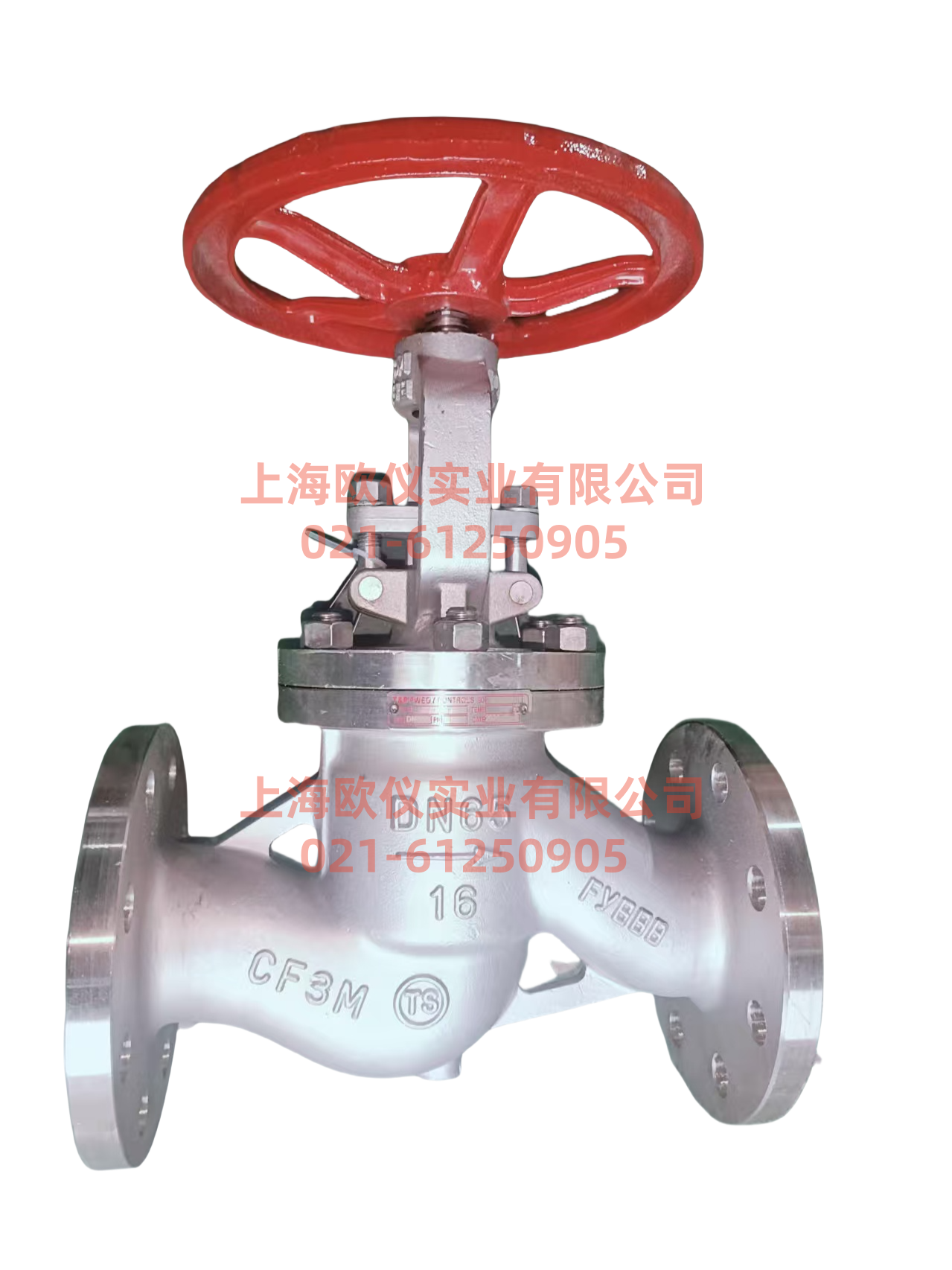

派沃尔欧仪----J41截止阀

产品介绍技术参数

产品名称：派沃尔欧仪----J41截止阀

主要连接尺寸及重量

公称通径DN	J41^H_Y-16J41W-16PJ41W-16RJ41W-16IJ941^H_Y-16J941W-16RJ941Y-16I
	主要外形尺寸及连接尺寸（mm)										电动装置
	L	D	D1	D2	b	F	z-Φd	H手	H电	D0	电动装置
10	130	90	60	40	14	2	4-Φ14	198	-	120	ZB5
15	130	95	65	45	14	2	4-Φ14	218	-	120	ZB5
20	150	105	75	55	14	2	4-Φ14	258	-	140	ZB5
25	160	115	85	65	14	2	4-Φ14	275	-	160	2B5
32	180	135	100	78	16	2	4-Φ18	280	-	180	ZB15
40	200	145	110	85	16	3	4-Φ18	330	-	200	ZB15
50	230	160	125	100	16	3	4-Φ18	350	645	240	ZB15
65	290	180	145	120	18	3	4-Φ18	355	690	280	ZB15
80	310	195	160	135	20	3	8-Φ18	400	715	280	2B15
100	350	215	180	155	22	3	8-Φ18	415	770	320	ZB20
125	400	245	210	185	24	3	8-Φ18	460	780	360	ZB40
150	480	280	240	210	26	3	8-Φ23	510	875	400	ZC45
200	600	335	295	265	28	3	12-Φ23	710	967	450	ZC60
250	650	405	355	320	30	3	12-Φ25	786	-	500	2C90
300	750	460	410	375	34	4	16-Φ25	925	—	500	ZC120
公称通径DN	J41^H_Y-25J41W-25PJ41W-25RJ41W-25IJ941^H_Y-25J941W-25RJ941Y-25I
	主要外形尺寸及连接尺寸（mm)										电动装置
	L	D	D1	D2	b	F	z-Φd	H手	H电	D0	电动装置
10	130	90	60	40	16	2	4-Φ14	198	-	120	ZB5
15	130	95	65	45	16	2	4-Φ14	218	-	120	ZB5
20	150	105	75	55	16	2	4-Φ14	258	-	140	ZB5
25	160	115	85	65	16	2	4-Φ14	275	-	160	ZB5
32	180	135	100	78	18	2	4-Φi8	280	-	180	ZB15
40	200	145	110	85	18	3	4-Φ18	330	-	200	ZB15
50	230	160	125	100	20	3	4-Φ18	350	645	240	ZB15
65	290	180	145	120	22	3	8-Φ18	355	690	280	ZB15
80	310	195	160	135	22	3	8-Φ18	400	715	280	2B15
100	350	230	190	160	24	3	8-Φ23	415	770	320	ZB20
125	400	270	220	188	28	3	8-Φ25	460	780	360	ZB40
150	480	300	250	218	30	3	8-Φ25	510	875	400	ZC45
200	600	360	310	278	34	3	12-Φ25	710	967	400	ZC60
250	650	425	370	332	36	3	12-Φ30	786	-	450	2C90
300	750	485	430	390	40	4	16-Φ30	925	-	500	2C120

公称通径DN	主要外开多尺寸及连接尺寸（mm )												电动装置
公称通径DN	L	D	D1	D2	D6	B	f	f2	z-Φd	H手	H电	Do	电动装置
10	130	90	60	40	35	16	2	4	4-Φ14	198	-	120	ZB5
15	130	95	65	45	40	16	2	4	4-Φ1i4	233	-	120	ZB5
20	150	105	75	55	51	16	2	4	4-Φ14	275	-	140	ZB5
25	160	115	85	65	58	16	2	4	4-Φi4	285	-	160	ZB5
32	180	135	100	78	66	18	2	4	4-Φ18	302	-	180	ZB5
40	200	145	110	85	76	18	3	4	4-Φ18	355	-	200	ZB15
50	230	160	125	100	88	20	3	4	4-Φ18	373	645	240	ZB15
65	290	180	145	120	110	22	3	4	8-Φ18	408	690	280	ZB15
80	310	195	160	135	121	22	3	4	8-Φ18	436	715	320	ZB20
100	350	230	190	160	150	24	3	4.5	8-Φ23	480	770	360	ZB40
125	400	270	220	188	176	28	3	4.5	8-Φ25	558	782	400	ZC45
150	480	300	250	218	204	30	3	4.5	8-Φ25	611	875	400	ZC60
200	600	375	320	282	260	38	3	4.5	12-Φ30	720	1160	400	ZC90

公称通径 DN	L	D	D1	D2	D6	b	f	f2	z-Φd	H手	H电	D0	电动装置
J41^H_Y-64 J41^H_Y-64^P_R J41Y-64I J941H-64 J941^H_P-64^R_Y J941Y-64I
10	170	100	70	50	35	18	2	4	4-Φ14	195	-	120	ZB5
15	170	105	75	55	40	18	2	4	4-Φ14	198	-	140	ZB5
20	190	125	90	68	51	20	2	4	4-Φ18	228	-	160	ZB5
25	210	135	100	78	58	22	2	4	4-Φ18	275	-	180	ZB5
32	230	150	110	82	66	24	2	4	4-Φ23	325	-	200	ZB5
40	260	165	125	95	76	24	3	4	4-Φ23	360	-	240	ZB15
50	300	175	135	105	88	26	3	4	4-Φ23	410	710	280	ZB15
65	340	200	160	130	110	28	3	4	8-Φ23	450	750	320	ZB15
80	380	210	170	140	121	30	3	4	8-Φ23	485	785	360	ZB40
100	430	250	200	168	150	32	3	4.5	8-Φ25	537	837	400	ZC45
125	500	295	240	202	176	36	3	4.5	8-Φ30	631	-	400	ZC60
150	550	340	280	240	204	38	3	4.5	8-Φ34	646	-	450	ZC90
200	650	405	345	300	260	44	3	4.5	12-Φ34	813	-	500	ZC120
J41^H_Y-100 J41^H_Y-100^P_R J41Y-100I J941H-100 J941^H_P-100^R_Y J941Y-100I
10	170	100	70	50	35	20	2	4	4-Φ14	198	-	120	ZB5
15	170	105	75	55	40	20	2	4	4-Φ14	202	-	140	ZB5
20	190	125	90	68	51	22	2	4	4-Φ18	228	-	160	ZB5
25	210	135	100	78	58	24	2	4	4-Φ18	250	-	180	ZB15
32	230	150	110	82	66	24	2	4	4-Φ23	326	-	220	ZB15
40	260	165	125	95	76	26	3	4	4-Φ23	359	-	240	ZB15
50	300	195	145	112	88	28	3	4	4-Φ25	414	710	280	ZB15
65	340	220	170	138	110	32	3	4	8-Φ25	434	750	320	ZB20
80	380	230	180	148	121	34	3	4	8-Φ25	547	785	400	ZB30
100	430	265	210	172	150	38	3	4.5	8-Φ30	621	837	450	ZC45
125	500	310	250	210	176	42	3	4.5	8-Φ34	732	-	450	ZC60
150	550	350	290	250	204	46	3	4.5	12-Φ34	840	-	500	ZC120
200	650	430	360	312	260	54	3	4.5	12-Φ41	925	-	550	ZC180
J41^H_Y-160 J41^H_Y-160^P_R J41Y-160I J941H-160 J941^H_P-160^R_Y J941Y-160I
15	170	110	75	52	40	24	2	4	4-Φ18	148	-	140	ZB15
20	190	130	90	62	51	26	2	4	4-Φ23	156	-	160	ZB15
25	210	140	100	72	58	28	2	4	4-Φ23	125	-	180	ZB20
32	230	165	115	85	66	30	2	4	4-Φ25	200	-	200	ZB20
40	260	175	125	92	76	32	3	4	4-Φ27	231	-	240	ZB40
50	300	215	165	132	88	36	3	4	8-Φ25	262	-	250	ZC60
65	340	245	190	152	110	44	3	4	8-Φ30	303	-	320	ZC60
80	380	260	205	168	121	46	3	4	8-Φ30	341	-	400	ZC90
100	430	300	240	200	150	48	3	4.5	8-Φ34	485	-	450	ZC120
