派沃尔 欧仪----精小型气动衬氟隔膜调节阀

产品名称：精小型气动衬氟隔膜调节阀

产品说明：

    PWEOY-ZXPF系列精小型气动薄膜单座衬氟调节阀采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别使用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、classl50LB；公称通径范围DN20-300；使用温度由20℃一+200℃范围内多种档次；泄漏等级vl级，流量特性为线性或等百分比。
    ZXPF系列精小型气动薄膜单座衬氟调节阀是气动单元组合仪表中的执行单元，配用电气转换装置之后，也可进人电动单元组合仪表系统，它接受来自调节仪表的信号，直接改变被调介质【如液体、蒸汽等】的流量，使被控工艺参数【如温度、压力、流量等】保持在给定值。

结构特征与原理：

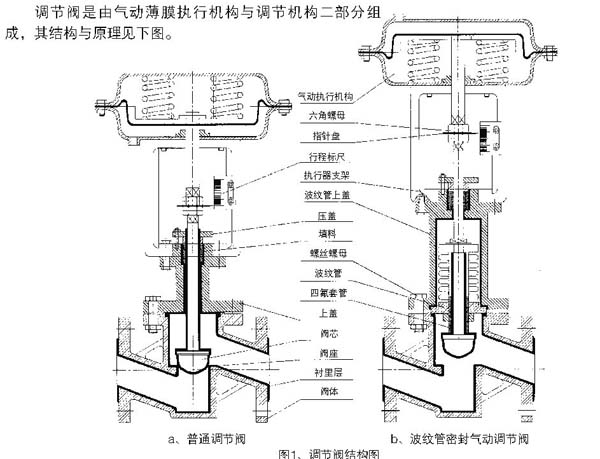

    执行机构是气动调节阀生产过程自动控制系统的重要组成部分，其有正反两种作用形式，当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式【如图2a】。当信号压力增加，推杆退出膜室的叫反作用，与阀配合构成气开式【如2b】。其原理：当信号压力输人膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间的流通面积，直到弹簧的反作用与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数之目的。

产品说明：

    PWEOY-ZXPF系列精小型气动薄膜单座衬氟调节阀采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别使用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、classl50LB；公称通径范围DN20-300；使用温度由20℃一+200℃范围内多种档次；泄漏等级vl级，流量特性为线性或等百分比。
    PWEOY-ZXPF系列精小型气动薄膜单座衬氟调节阀是气动单元组合仪表中的执行单元，配用电气转换装置之后，也可进人电动单元组合仪表系统，它接受来自调节仪表的信号，直接改变被调介质【如液体、蒸汽等】的流量，使被控工艺参数【如温度、压力、流量等】保持在给定值。

结构特征与原理：

    执行机构是气动调节阀生产过程自动控制系统的重要组成部分，其有正反两种作用形式，当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式【如图2a】。当信号压力增加，推杆退出膜室的叫反作用，与阀配合构成气开式【如2b】。其原理：当信号压力输人膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间的流通面积，直到弹簧的反作用与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数之目的。
