产品名称：PWEOY-HS-DT动态平衡电动调节阀

用途与特点

    动态平衡电动调节阀是种动态平衡与电动调节同步执行的特殊阀门。其阀芯也是由可调部分和水力自动调节部分组成。可调部分的开度依实际需要随时进行电动调节。水力自动调节部分可根据不同的压差来自动调节阀芯的开度，即出水端的过流面积的大小，而使通过阀门的流量恒定在可调部分的设定上。
    执行器适用于PsL

重点产品介绍

    HS—DT系列动态平衡电动调节阀
    这类平衡阀经简单的初始设定后，即可完全适应水力系统的变化，实现动态平衡水力系统的目的。即可就地控制，也可接驳楼宇DDC。它主要被应用在变水量系统中，控制诸如组合式空调管、热交换器的次水等需要根据负荷调整水流量的地方。规格：DNl5一DNl50。
    这种阀门经简单设定最大流量值后，其流量即可按实际需要在零到最大值之间进行调整。并且在工作压差范围内管网的压差变化对调定值没有影响。普通的电动调节阀开度【流量】的调整受控制温度和系统压力两个因素影响，而动态平衡电动调节阀的流量调整只受控制温度的影响。在控制上，采用开放式接线方式，可与任何自控厂家的产品接驳。
流量随压差的变化曲线图

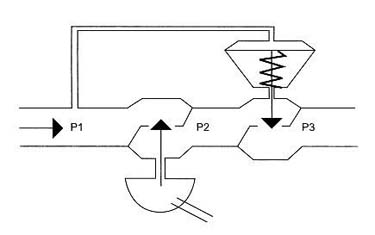

电动调节型的原理简图

    固定流量型的动态流量平衡阀的流量出厂时已经得到设定，同管径而流量不同或管径、流量均相同而阀门的工作压差范围不同时，不可相互转换安装。安装后需变更流量时只能更换阀门或阀门内的阀芯。同管径的可设定流量型动态流量平衡阀只要工作压差范围相同时可以相互更换，并可现场设定近60种流量。电控流量型动态流量平衡阀控制流量的方式分两种，  种是通过改变阀门的开启时间来控制流量；另种是通过改变阀门的开度来控制流量。我们分别称之为动态平衡电动两通阀和动态平衡电动调节阀。前种阀门主要应用在风机盘管等对控温精度要求不高的场合，后种阀门主要应用在空调机组等水量要求连续调节或其他对控温要求较高的场合。

执行器技术参数

    输人电压：交流24-28V
              直流28-32v
    输人功率：10VA
    频  率：50、60Hz
    控制输入：0-10VDc，2-10VDc，0-20mA，
              4-20mA【拨码开关自由-10VDc，0-20mA，
              4-20mA【拨码开关自由设定】
              PwM控制
    行程时间：98-180秒【阀门从关闭发开全】
    防护等级：1P44

阀门技术参数

    采用阀胆：可调校流量式
    阀胆材料：不锈钢或高耐合成材料
    阀体材料：DN40及以上铜或不锈钢
              DN50及以上35#钢或304不锈钢
    工作压力：2.5MPa
    介质温度：28-125℃
    环境温度：12-56℃
    连接方式：DN40及以上为活接头连接
              DN50及以上为法兰连接
    芯轴密封：EPDM
    关断压力：720KPa

功能

    该阀以比例积分的调节方式实时地调节阀门的流量，且在工作压力范围内不受系统压力波动的影响，自动地保持所调流量的恒定，实现电动调节与动态平衡同步执行。

PWEOY-HS—DT系列动态平衡电动调节阀

    这类平衡阀经简单的初始设定后，即可完全适应水力系统的变化，实现动态平衡水力系统的目的。即可就地控制，也可接驳楼宇DDC。它主要被应用在变水量系统中，控制诸如组合式空调管、热交换器的次水等需要根据负荷调整水流量的地方。规格：DNl5一DNl50。
    这种阀门经简单设定最大流量值后，其流量即可按实际需要在零到最大值之间进行调整。并且在工作压差范围内管网的压差变化对调定值没有影响。普通的电动调节阀开度【流量】的调整受控制温度和系统压力两个因素影响，而动态平衡电动调节阀的流量调整只受控制温度的影响。在控制上，采用开放式接线方式，可与任何自控厂家的产品接驳。
流量随压差的变化曲线图

电动调节型的原理简图

    固定流量型的动态流量平衡阀的流量出厂时已经得到设定，同管径而流量不同或管径、流量均相同而阀门的工作压差范围不同时，不可相互转换安装。安装后需变更流量时只能更换阀门或阀门内的阀芯。同管径的可设定流量型动态流量平衡阀只要工作压差范围相同时可以相互更换，并可现场设定近60种流量。电控流量型动态流量平衡阀控制流量的方式分两种，  种是通过改变阀门的开启时间来控制流量；另种是通过改变阀门的开度来控制流量。我们分别称之为动态平衡电动两通阀和动态平衡电动调节阀。前种阀门主要应用在风机盘管等对控温精度要求不高的场合，后种阀门主要应用在空调机组等水量要求连续调节或其他对控温要求较高的场合。

执行器技术参数

    输人电压：交流24-28V
              直流28-32v
    输人功率：10VA
    频  率：50、60Hz
    控制输入：0-10VDc，2-10VDc，0-20mA，
              4-20mA【拨码开关自由-10VDc，0-20mA，
              4-20mA【拨码开关自由设定】
              PwM控制
    行程时间：98-180秒【阀门从关闭发开全】
    防护等级：1P44

阀门技术参数

    采用阀胆：可调校流量式
    阀胆材料：不锈钢或高耐合成材料
    阀体材料：DN40及以上铜或不锈钢
              DN50及以上35#钢或304不锈钢
    工作压力：2.5MPa
    介质温度：28-125℃
    环境温度：12-56℃
    连接方式：DN40及以上为活接头连接
              DN50及以上为法兰连接
    芯轴密封：EPDM
    关断压力：720KPa

功能

    该阀以比例积分的调节方式实时地调节阀门的流量，且在工作压力范围内不受系统压力波动的影响，自动地保持所调流量的恒定，实现电动调节与动态平衡同步执行。
