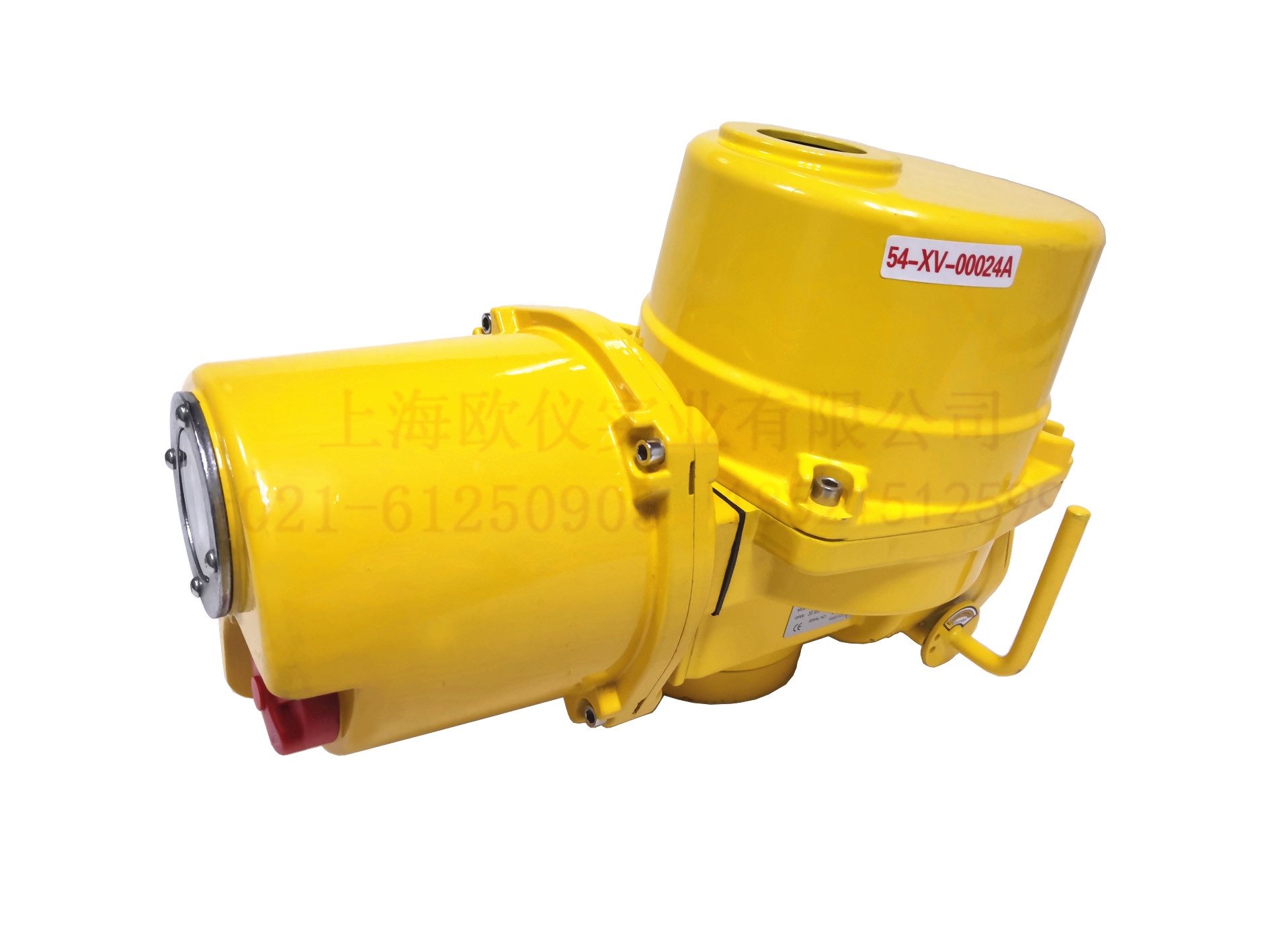

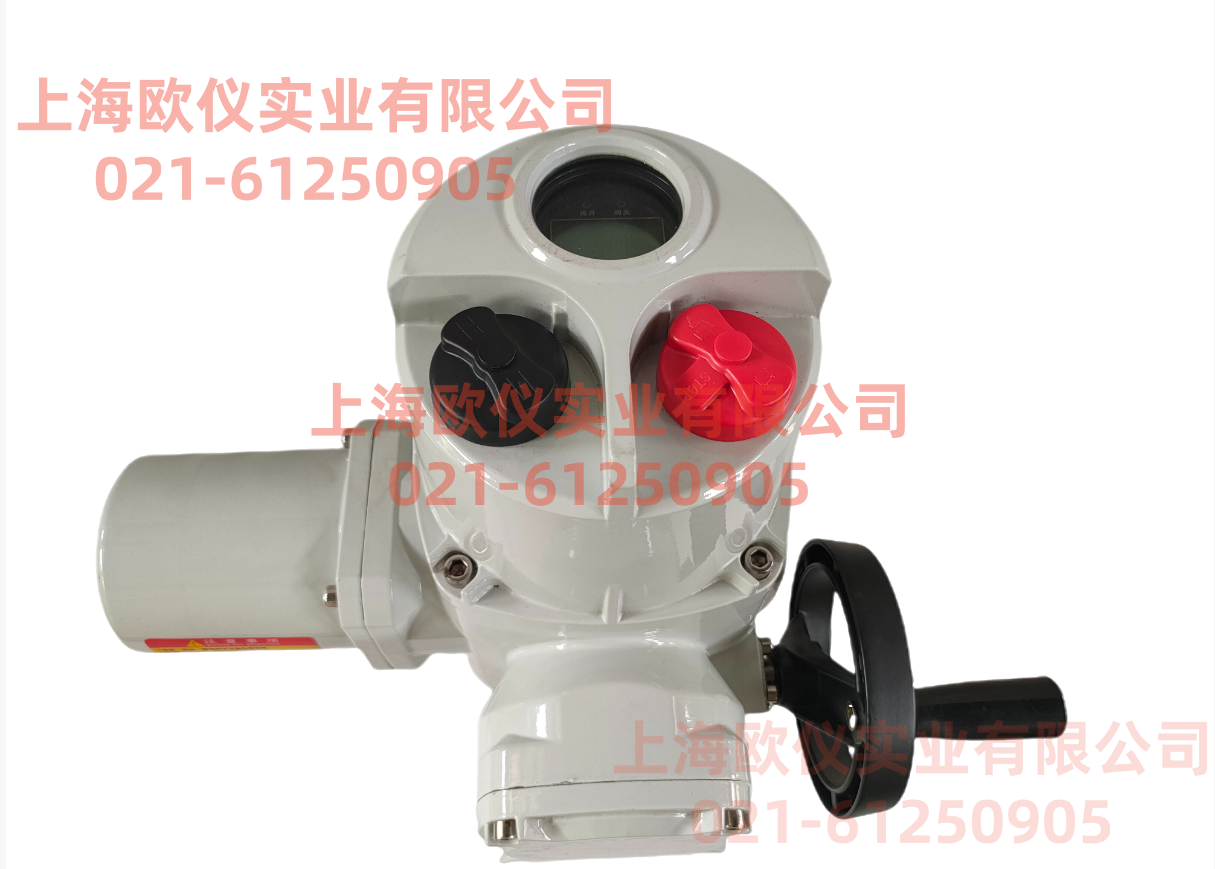

派沃尔 欧仪----智能带液晶显示QT型电动执行器
产品名称：智能带液晶显示QT型电动执行器
派沃尔智能带液晶显示QT型电动执行器源自国外先进技术，功能可靠。
一、部分回转QT防爆电动装置概述
QT1-QT4型部分回转阀门电动装置是我公司最新研制的换代型产品。适用于控制蝶阀、球阀、旋塞阀等做90度回转的阀门。该产品替代同规格的QB系列产品，体积小、重量轻、具有高效率、高可靠性、高防护性能、低噪音等特点。可现场操作，也可远距离控制。可广泛用于石油、化工、发电厂、水处理、造纸等各行业。
该产品的防护等级为IP68，隔爆型产品（型号中有Ex）的隔爆等级为dIIBT4。
二、部分回转QT防爆电动装置技术参数
1、本产品符合JB/T8528-97<<普通型阀门电动装置技术条件>>的规定。
2、动力电源分两种：220V单相和380V三相电源（用户可任选）。
3、产品为户外型，其防护等级为IP67.
4、环境温度：-3070。
5、海拔高度不大于1000m。
6、环境相对温度不大于90（25）。
7、工作环境中不含强腐蚀性介质。
8、非隔爆型产品不得在有性混合气体的环境中使用。
9、产品为短时工作制，额定时间为10min。
10、无强烈振动工况。
三、部分回转QT防爆电动装置主要结构和功能简介
1、电动机：选用220V单相电机或380V三相YDF阀门专用电机。
2、减速机构：为两级蜗轮、蜗杆减速机构。
3、行程控制及位置指示机构：从输出轴直接引出凸轮轴做90度回转，限位凸轮也做90度回转进行行程控制。开度指示牌与凸轮轴同轴，做90度回转进行阀位指示。并可提供用于远距离电信号输出的电位器（用户在订货时提出，一般不提供）。
4、转矩控制机构：用于控制电装转矩的大小。由开、关两方向凸轮及微动开关组成。
5、手-电动切换及手动机构：半自动电动优先式，搬动切换手柄完成切换后即可进行手作。当电动操作时切换手柄自动复原。
四、部分回转QT防爆电动装置QT1-QT4型（380V三相电机）产品技术参数：
产品 | 规格 | 输出转矩 | 输出转速 | 允许阀杆直径 | 电机功率 | 电机堵转电流 | 运行时间 | 参考重量 |
QT2 | QT5-1 | 50 | 1 | 22 | 0.025 | 0.55 | 19.2 | 9 |
QT10-1 | 100 | 0.025 | 0.55 | 10 | ||||
QT15-1 | 150 | 32 | 0.04 | 0.70 | 12 | |||
QT20-1 | 200 | 0.06 | 1.00 | 13 | ||||
QT3 | QT30-0.5 | 300 | 0.5 | 32 | 0.06 | 1.00 | 24.2 | 17 |
QT30-1 | 1 | 0.06 | 1.00 | 12.2 | 17 | |||
QT40-0.5 | 400 | 0.5 | 0.09 | 1.32 | 24.2 | 18 | ||
QT40-1 | 1 | 0.09 | 1.32 | 12.2 | 18 | |||
QT4 | QT60-0.5 | 600 | 0.5 | 42 | 0.12 | 1.76 | 27.8 | 22 |
QT60-1 | 1 | 0.12 | 1.76 | 13.9 | 22 | |||
QT80-0.5 | 800 | 0.5 | 0.18 | 2.64 | 27.8 | 25 | ||
QT80-1 | 1 | 0.18 | 2.64 | 13.9 | 25 | |||
QT100-0.5 | 1000 | 0.5 | 0.18 | 2.64 | 27.8 | 25 |
