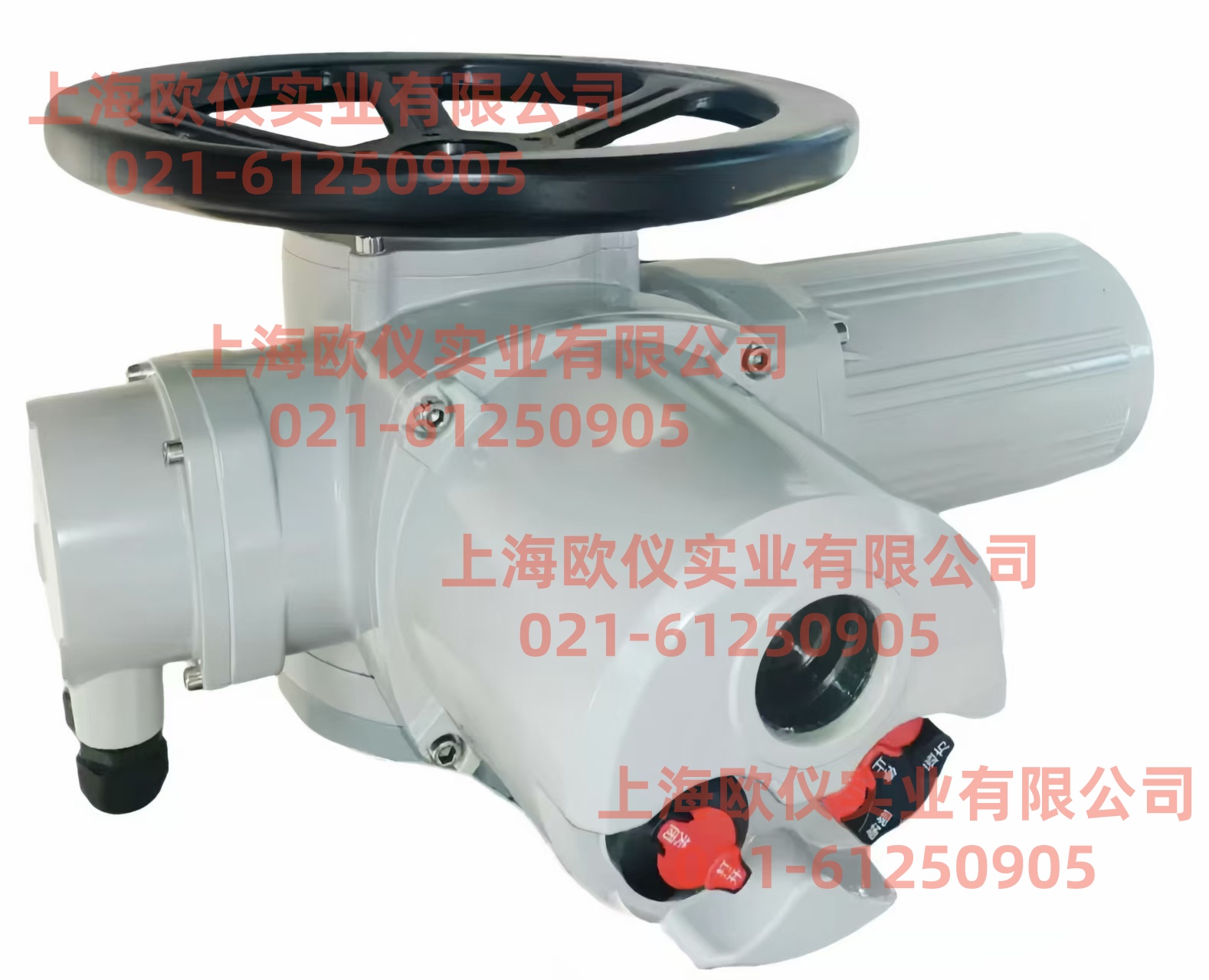

   产品名称：DZW型电动执行器

• 派沃尔智能DZW型电动执行器源自国外先进技术，功能可靠。

• 一、核心定性

• DZW 系列属于标准多回转（Multi-turn）阀门电动执行器（电装），区别于 QT、Q 型这类 90° 角行程执行器：输出轴需要旋转多圈（大于 1 整圈）才能完成阀门全开 / 全关动作，适配直线升降启闭的阀门品类，是国内经典 Z 系列多回转电动装置主流型号。

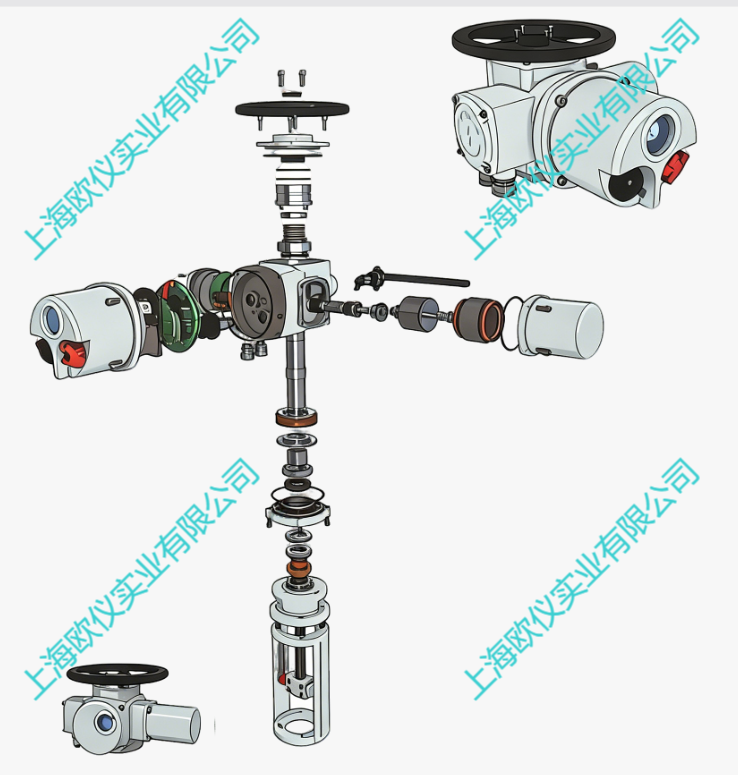

• 二、整体结构组成

• DZW 电装主要由以下部件构成：

• 专用阀门电机：高启动转矩、小转动惯量，适配短时 / 断续工作制，部分防爆型号采用隔爆电机；
• 减速机构：多级齿轮减速，降低电机转速、放大输出扭矩，实现低速大扭矩输出；
• 力矩控制机构：扭矩限位保护，防止阀门卡滞、超扭矩损坏阀体与传动结构；
• 行程控制机构：精确设定全开 / 全关位置，实现行程限位停止；
• 开度指示机构：阀位显示、开度反馈，方便本地查看阀门状态；
• 手 / 电动切换机构 + 手轮：可手动操作，断电或检修时人工启闭阀门，具备手电动联锁；
• 电气控制箱体：包含控制回路、限位触点、可选智能模块 / 总线通讯板；隔爆版本增设隔爆壳体结构。

• 三、工作原理

• 电动模式：电机通电旋转 → 经减速系统减速增扭 → 输出主轴持续多圈回转，带动阀杆做直线升降运动，实现闸阀 / 截止阀的缓慢启闭；当达到预设扭矩或行程位置时，限位 / 力矩开关切断电机电源，完成定位停止；智能版本可接收 4-20mA 模拟量信号做连续调节、阀位反馈、总线远程控制；
• 手动模式：通过手轮机构脱离电机传动链路，人工转动手轮直接驱动主轴，实现无电操作；

• 核心特征：输出行程为多圈连续旋转（非固定 90° 转角），可根据阀门行程设定总回转圈数，具备自锁保持阀位的能力。

•


• 产品类型

• 按执行器控制性能分：普通型和智能型；
• 智能型按操作方式又分为：智能开关型和智能调节型；
• 智能开关型：用于被驱动装置全开或全关操作。
• 智能调节型：用于被驱动装置需在中间任意位置停止、启动、进行精确控制的操作。多回转执行器系列输出行程大于一圈，理论最大圈数 3600 圈，并具备自锁功能。
• 按执行器控制模式分：户外型和隔爆型。

• 供电电源

• 380V AC ±10%/50Hz ±5%, 或定制 220V AC ±10%/50Hz ±5%, 或定制

• 输入信号

• 模拟量：4mA~20mA      DC，输入阻抗 250Ω
• 开关量：有源 24V      DC
• profibus-DP 或 MODBUS（选配）

• 输出信号

• 4mA~20mA DC，负载抗 ≤750Ω
• 6 组无源触点
• PROFIBUS 或 MODBUS（选配）

• 精度参数

• 基本误差限：≤1%
• 重复性误差：≤ ±1%
• 死区设定：0.1%~9.9%      可调

• 防护等级

• 标配 IP67（水下 1 米 30 分钟），选配 IP68

• 环境参数

• 环境温度：-20℃~+60℃；特殊 -40℃~+70℃
• 环境湿度：≤95%（+25℃）

• 工作制式

• NZ 开关型为 S2-15min 短时工作制
• NT 调节型为 S4--25% 间歇工作制

• 防爆标志

• ExdⅠ、Exdib Ⅱ BT4 和 Exdib Ⅱ CT4

• 型号标注

• Z 基本型
