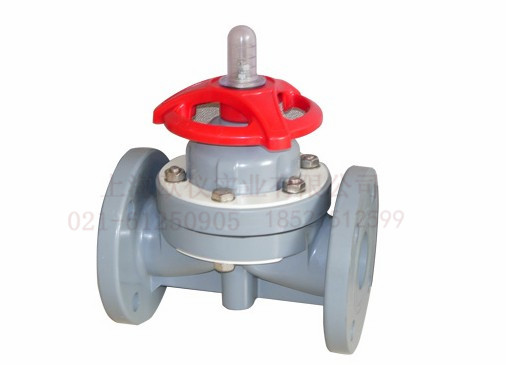

派沃尔欧仪-----CPVC隔膜阀

产品介绍技术参数

产品名称：CPVC隔膜阀

CPVC 是一种应用前景广阔的新型工程塑料。树脂由聚氯乙烯（ PVC ）树脂氯化改性制得，是一种新型工程塑料。该产品为白色或淡黄色无味、无臭、无毒的疏松颗粒或粉末。 PVC 树脂经过氯化后，分子键的不规则性增加，极性增加，使树脂的溶解性增大，化学稳定性增加，从而提高了材料的耐热性、耐酸、碱、盐、氧化剂等的腐蚀。提高了数值的热变形温度的机械性能，氯含量由 56.7% 提高到 63-69% ，维卡软化温度由 72-82 ℃，提高到 90-125 ℃，最高使用温度可达 110 ℃，长期使用温度为 95 ℃。其中CORZAN CPVC性能指标更优秀。

CPVC隔膜阀详细说明
使用范围及结构特点：
1.适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2.过流部件彩RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
4.采用螺杆升降结构，启闭力矩大，平稳性好。

隔膜阀的安装与使用：
1.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
2.顺时针方向旋手柄为关闭，反之开启。
3.根据指示器位置可判断开启程度。

CPVC隔膜阀零件材质表：

NO	名称	材质
1	螺柱	钢、不锈钢
2	指示器	钢
3	限位罩	AS
4	卡簧	钢、不锈钢
5	手轮	ABS、FRPP
6	压紧螺母	FRPP、C-PVC、不锈钢
7	衬环	PTFE
8	阀杆螺母	钢、铜HT300
9	阀杆	钢、不锈钢
10	阀盖	FRPP、PVDF、C-PVC
11	轴承	单向推力球轴承
12	螺母	钢、不锈钢
13	螺柱	钢、不锈钢
14	阀体	FRPP、PVDF、C-PVC
15	垫膜	EPDM、NBR
16	隔膜片	FEP、(F46)、PTFE、PVDF
17	销	钢、不锈钢
18	阀瓣	铸铁、玻璃钢、PVDF、PPO

CPVC隔膜阀HG、JIS、DIN、ANSI外形对照表(HG/T2643-94)

DN	D1	D				L				b	H	n				￠
DN	D1	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI	b	H	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI
15	95	65	70	65	60	125	110	130	110	14	125	4	4	4	4	14	15	14	16
20	105	75	75	75	70	135	120	150	120	16	145	4	4	4	4	14	15	14	16
25	115	85	90	85	80	145	130	160	130	16	148	4	4	4	4	14	19	14	16
32	135	100				160				16	165	4				18
40	145	110	105	110	100	180	180	200	180	16	215	4	4	4	4	18	19	18	16
50	160	125	120	125	120	210	210	230	210	18	227	4	4	4	4	18	19	18	19
65	180	145	140	145	140	250	250	290	250	22	286	4	4	4	4	18	19	18	19
80	195	160	150	160	152	300	280	310	280	25	300	4	8	8	8	18	19	18	19
100	215	180	175	180	190	350	340	350	340	25	407	8	8	8	8	18	19	18	19
125	245	210	210	210	216	400	410	400	410	30	417	8	8	8	8	18	23	18	22
150	280	240	240	240	240	460	480	480	480	30	576	8	8	8	8	23	23	23	22
200	335	295	290	295	298	570	570	600	570	35	628	8	12	8	8	23	23	23	22
250	395	350	355	350	362	680	680	730	680	38	776	12	12	12	12	23	23	23	22
300	455	400	400	400	432	790				40	800	12	16	12	12	23	25	23	25
