派沃尔欧仪----衬氟闸阀

产品介绍技术参数

产品名称：衬氟闸阀

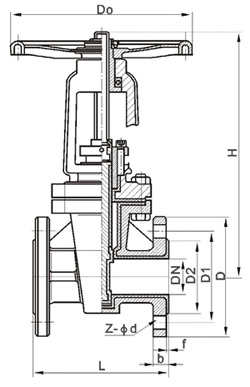

结构示意图

设计制造标准

主要特点及用途

衬氟闸阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

基本型号

手动	Z41F3 Z41Po	齿轮转动	Z441F3 Z41PO
	Z41F46 Z41F4		Z541F46 Z541F4
气动	Z64F3 Z641PO	电动	Z941F3 Z941PO
	Z641F46 Z641F4		Z941F46 Z941F4

技术参数

公称通径 DN(mm)	标准值						参考值
	L	D	D1	D2	f	Z-Φd	Do	H	Kg
	PNlOMPa
25	160	115	85	65	3	4-Φ14	140	210	6.5
32	180	140	100	78	3	4-Φ14	160	250	11
40	200	150	110	85	3	4-Φ18	180	290	13
50	250	165	125	100	3	4-Φ18	200	320	19
65	270	185	145	120	3.5	4-Φ18	240	350	23
80	280	200	160	135	3.5	4(8)-Φ18	280	400	28
100	300	220	180	155	3.5	8-Φ18	300	440	38
125	325	250	210	185	4	8-Φ18	320	490	43
150	350	285	240	210	4	8-Φ23	360	580	60
200	400	340	295	265	4	8-Φ23	400	690	98
250	450	395	350	320	4.5	12-Φ23	450	880	200
300	500	445	400	368	4.5	12-Φ23	500	970	380
350	550	505	460	428	5	16-Φ23	500	1230	500
400	600	565	515	482	5	16-Φ27	550	1410	690
450	650	615	565	532	5	20-Φ27	600	1550	800
500	700	670	620	585	5	20-Φ27	600	1630	910
PN1.6MPa
25	160	115	85	65	3	4-Φ14	140	210	6.5
32	180	140	110	78	3	4-Φ18	160	250	11
40	200	150	110	85	3	4-Φ18	180	290	13
50	250	165	125	100	3	4-Φ18	200	320	19
65	270	185	145	120	3.5	4-Φ18	240	350	23
80	280	200	160	135	3.5	8-Φ18	280	400	28
100	300	220	180	155	3.5	8-Φ18	300	440	38
125	325	250	210	185	4	8-Φ18	320	490	43
150	350	285	240	210	4	8-Φ23	360	580	60
200	400	340	295	265	4	12-Φ23	400	690	98
250	450	405	355	320	4.5	12-Φ27	450	880	205
300	500	460	410	375	4.5	12-Φ27	500	970	385
350	550	520	470	435	5	16-Φ27	500	1230	505
400	600	580	525	485	5	16-Φ30	550	1410	700
450	650	640	585	545	5	20-Φ30	600	1550	815
500	700	715	650	608	5	20-Φ33	600	1630	930
PN2.5MPa
25	160	115	85	65	3	4-Φ14	140	210	7
32	180	140	100	78	3	4-Φ18	160	250	12
40	200	150	110	85	3	4-Φ18	180	290	14.5
50	250	165	125	100	3	4-Φ18	200	320	21
65	270	185	145	120	3.5	8-Φ18	240	350	25
80	280	200	160	135	3.5	8-Φ18	280	400	31
100	300	235	190	160	3.5	8-Φ23	300	440	41
125	325	270	220	188	4	8-Φ27	320	490	49
150	350	300	250	218	4	8-Φ27	360	580	68
200	400	360	310	278	4	12-Φ27	400	690	108
250	450	425	370	332	4.5	12-Φ30	450	880	215
300	500	485	430	390	4.5	16-Φ30	500	970	395
350	550	555	490	448	5	16-Φ33	500	1230	525
400	600	620	550	505	5	16-Φ36	550	1410	720
