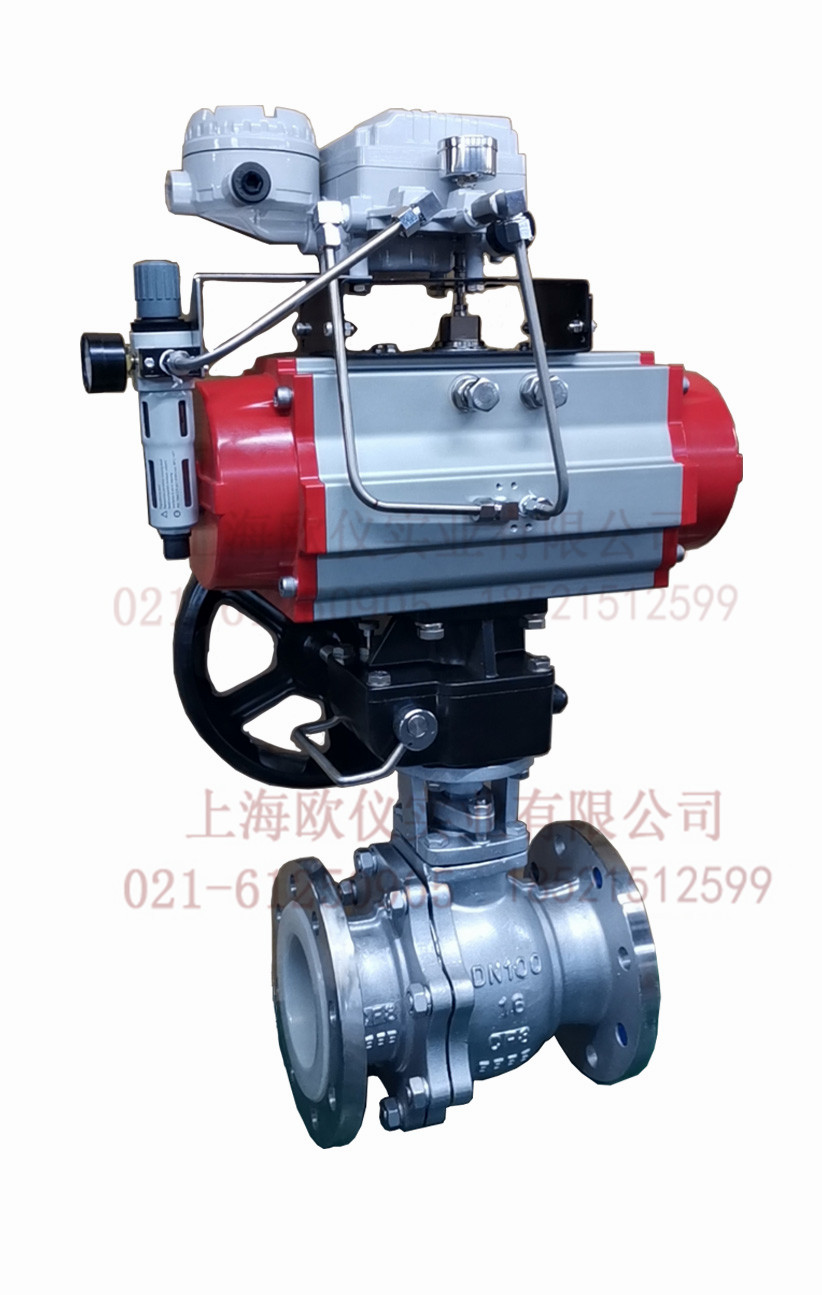

派沃尔 欧仪----气动浮动钛球阀

产品名称：气动浮动钛球阀

浮动式钛球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
1、浮动式钛球阀流阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速方便，只要阀体转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。钛球阀阀座（密封圈）一般采用PTFE聚四氟乙烯等弹性材料制造，易于保证密封，而且钛球阀的密封力随着介质压力的增加而增大。
4、浮动式钛球阀可实现自动化控制和远距离控制，可配置电动装置、气动装置、液动装置。
5、浮动式钛球阀通道平整光滑，不易沉积介质，可以进行清管通球。

规格参数

压力等级： PN1.6-10.0Mpa　Class150-600Lb
公称通径： DN15-DN250　 　1/2"-10"
驱动方式：手柄、蜗轮蜗杆、气动、液动、电动
相对应的浮动式钛球阀型号： Q41F- 16Ti、Q41F-25Ti、Q41F-40Ti、Q41F-64Ti、Q41F-100Ti、Q41F-150Lb(Ti)、Q41F- 300Lb(Ti)、Q41F-600Lb(Ti)、Q41F-16A、Q41F-25A、Q41F-40A、Q41F-64A、Q41F-100A、 Q41F-150Lb(A)、Q41F-300Lb(A)、Q41F-600Lb(A)、Q341F-16Ti、Q341F-25Ti、Q341F- 40Ti、Q341F-64Ti、Q341F-100Ti、Q341F-150Lb(Ti)、Q341F-300Lb(Ti)、Q341F- 600Lb(Ti)、Q341F-16A、Q341F-25A、Q341F-40A、Q341F-64A、Q341F-100A、Q341F- 150Lb(A)、Q341F-300Lb(A)、Q341F-600Lb(A)
适用介质：氧化性腐蚀介质。

技术规范

设计标准：GB/T12237、API6D、ASME B16.34
结构长度：GB/T12221、API6D、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API6D、API598

主体材料

阀体、阀盖：TA1、TA2、TA10、Gr2、Gr3
球体：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
密封圈：PTFE、RPTFE、PPL、PEEK.......
